Als Lieferant von DC Fast Chargers habe ich das schnelle Wachstum des Elektrofahrzeugmarktes (EV) aus erster Hand erlebt. DC Fast Ladegeräte stehen im Mittelpunkt dieser Revolution und ermöglichen es EV -Besitzern, ihre Fahrzeuge schnell und bequem aufzuladen. Eine der kritischsten Herausforderungen bei der Gestaltung und dem Betrieb von DC Fast Chargers ist jedoch die Wärmeabteilung. In diesem Blog -Beitrag werde ich mich darüber befassen, wie DC Fast Ladegeräte die Wärmeabteilung, die Bedeutung dieses Prozesses und die Technologien, die wir verwenden, um eine optimale Leistung zu gewährleisten, verwalten.
Die Bedeutung der Wärmeabteilung bei DC Fast Chargers
DC schnelle Ladegeräte sind so konzipiert, dass sie EVs mit hohem Stromverbrauch liefern, häufig mit 50 kW oder mehr. Unser180 kW EV -Ladegerätkann eine extrem schnelle Ladung liefern und es EVs ermöglichen, in kurzer Zeit einen erheblichen Teil des Bereichs zu gewinnen. Dieser hohe Leistungsbetrieb erzeugt jedoch eine erhebliche Menge an Wärme. Übermäßige Wärme kann mehrere negative Auswirkungen auf die Leistung und Langlebigkeit des Ladegeräts haben.
Erstens kann Wärme dazu führen, dass elektrische Komponenten schneller abgebaut werden. Hohe Temperaturen können die Alterung von Kondensatoren, Transistoren und anderen elektronischen Teilen beschleunigen, was zu einer verringerten Effizienz und einem erhöhten Versagenrisiko führt. Zweitens kann die Wärme die Genauigkeit von Ladekontrollsystemen beeinflussen. Temperaturänderungen können Variationen des elektrischen Widerstands und anderer Parameter verursachen, was zu ungenauen Ladeströmen und Spannungen führen kann. Dies kann möglicherweise die Batterie des EV beschädigen und die gesamte Lebensdauer verringern.
Darüber hinaus kann eine Überhitzung aus Sicherheitsgründen ein Brandgefahr darstellen. Wenn die Wärme nicht ordnungsgemäß verwaltet wird, kann sie zu einem thermischen Ausreißer führen, wobei die Temperatur unkontrolliert steigt und das Risiko eines Brandes oder einer Explosion erhöht. Daher ist eine effektive Wärmeableitung von entscheidender Bedeutung für den zuverlässigen, effizienten und sicheren Betrieb von DC -schnellen Ladegeräten.
Wärmeerzeugungsquellen in DC Fast Chargers
Bevor wir darüber diskutieren, wie wir mit der Wärmeableitung umgehen, ist es wichtig zu verstehen, woher die Wärme in einem DC -Schnellladegerät stammt. Die Hauptquellen für die Wärmeerzeugung sind Leistungsumwandlungen und elektrische Verluste.

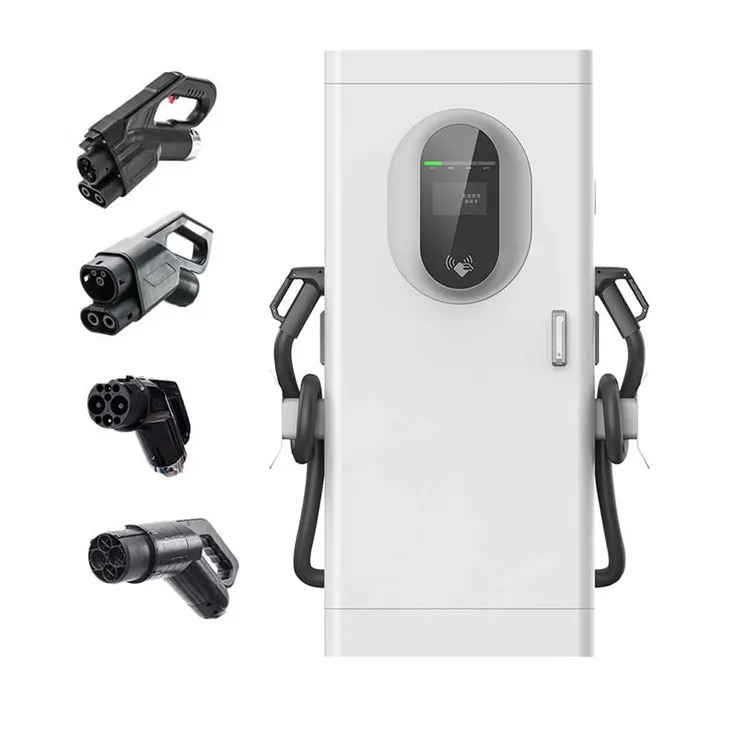

Die Leistungsumwandlung ist eine Schlüsselfunktion eines DC -Schnellladegeräts. Das Ladegerät nimmt Wechselstrom vom Netz und verwandelt es in DC -Strom, das für das Laden des EV -Akkus geeignet ist. Dieser Konvertierungsprozess umfasst mehrere Stufen, z. B. die Korrektur der Gleichberechtigung, die DC -DC -Umwandlung und die Leistungsfaktorkorrektur. Jede Stufe hat ihre eigenen Effizienzverluste, und diese Verluste werden als Wärme abgelöst. Zum Beispiel in aStufe 3 schnelles LadegerätDer DC -DC -Konverter ist häufig die wichtigste Wärmequelle, da sie die Spannung nach unten zurücksetzen oder auf die Anforderungen der Batterie entspricht.
Elektrische Verluste tragen ebenfalls zur Wärmeerzeugung bei. Widerstand in elektrischen Leitern wie Kupferdrähten und -scheiben führt dazu, dass die Stromversorgung nach dem Juleschen Gesetz als Wärme abgeleitet wird ((p = i^{2} r)). Sogar kleine Widerstände können zu einer erheblichen Wärmeerzeugung führen, wenn hohe Ströme durch die Leiter fließen. Zusätzlich erzeugen auch magnetische Verluste bei Transformatoren und Induktoren wie Hysterese und Wirbelverlusten Wärme.
Wärmedissipationstechnologien
Um die in DC Fast Chargers erzeugten Wärme zu verwalten, verwenden wir eine Kombination aus verschiedenen Wärmeableitungstechnologien. Diese Technologien können weitgehend in passive und aktive Kühlmethoden eingeteilt werden.
Passive Kühlung
Die passive Kühlung beruht auf natürlichen Wärmeübertragungsmechanismen wie Leitung, Konvektion und Strahlung, um Wärme ohne die Verwendung externer Stromverbrauchs zu leiten. Eine der häufigsten passiven Kühlmethoden ist die Verwendung von Kühlkörper. Kühlkörper bestehen aus Materialien mit hoher thermischer Leitfähigkeit wie Aluminium oder Kupfer. Sie sind an Wärme angebracht - erzeugen Komponenten wie Leistungstransistoren und Dioden, um die für die Wärmeübertragung verfügbare Oberfläche zu erhöhen. Die Wärme wird von der Komponente zum Kühlkörper durchgeführt und dann durch Konvektion in die umgebende Luft abgeleitet.
Eine weitere passive Kühltechnik ist die Verwendung von Wärmerohren. Wärmerohre sind versiegelte Röhrchen, die mit einer funktionierenden Flüssigkeit wie Wasser oder Kältemittel gefüllt sind. Ein Ende des Wärmerohrs ist mit der Wärmequelle in Kontakt, und das andere Ende ist einer kühleren Umgebung ausgesetzt. Die funktionierende Flüssigkeit absorbiert Wärme am heißen Ende, verdunstet und reist dann zum kühlen Ende, wo sie die Wärme kondensiert und freigibt. Die kondensierte Flüssigkeit kehrt dann durch Kapillarwirkung oder Schwerkraft zum heißen Ende zurück. Wärmerohre sind sehr effektiv bei der Übertragung von Wärme über relativ lange Entfernungen mit minimalen Temperaturunterschieden.
Aktive Kühlung
Aktive Kühlmethoden beinhalten die Verwendung von externer Leistung - Konsum von Geräten zur Verbesserung der Wärmeübertragung. Die häufigste aktive Kühlmethode ist erzwungen - Luftkühlung, mit der Lüfter Luft über die Hitze blasen - Komponenten oder Kühlkörper erzeugen. Lüfter können den konvektiven Wärmeübertragungskoeffizienten erheblich erhöhen und eine effizientere Wärmeableitung ermöglichen. In unserem60 kW DC LadegerätWir verwenden hohe Leistungslüfter, um sicherzustellen, dass die während des Ladevorgangs erzeugte Wärme schnell aus dem Ladegericht entfernt wird.
Flüssigkühlung ist eine weitere leistungsstarke aktive Kühltechnik. In flüssigem Kühlsystemen wird ein Kühlmittel wie Wasser oder Wasser -Glykol -Gemisch über ein Netzwerk von Rohren oder Kanälen mit Wärme erzeugender Komponenten zirkuliert. Das Kühlmittel absorbiert die Wärme und überträgt sie in einen Kühler, wo es in die umgebende Luft aufgelöst wird. Die Flüssigkühlung ist effizienter als erzwungen - Luftkühlung, da Flüssigkeiten höhere Wärme - Tragfähigkeit und thermische Leitfähigkeiten als Luft aufweisen. Es ermöglicht auch eine genauere Temperaturregelung, da die Durchflussrate und die Temperatur des Kühlmittels eingestellt werden können.
Thermalmanagementsysteme
Zusätzlich zu den Technologien der Wärmedissipation implementieren wir umfassende thermische Managementsysteme in unseren DC -Fast -Ladegeräten. Diese Systeme überwachen die Temperatur kritischer Komponenten und passen die Kühlmechanismen entsprechend ein.
Temperatursensoren werden an wichtigen Stellen des Ladegeräts wie Nahmodulen und Kühlkörper installiert. Diese Sensoren messen die Temperatur kontinuierlich und senden die Daten an eine Steuereinheit. Die Steuereinheit analysiert die Temperaturdaten und bestimmt, ob das Kühlsystem eingestellt werden muss. Wenn beispielsweise die Temperatur eines Leistungstransistors einen bestimmten Schwellenwert überschreitet, kann die Kontrolleinheit die Geschwindigkeit des Kühlventilators oder die Durchflussrate des Kühlmittels in einem flüssigen Kühlsystem erhöhen.
Thermische Managementsysteme umfassen auch Schutzmerkmale, um eine Überhitzung zu verhindern. Wenn die Temperatur ein gefährliches Niveau erreicht, kann das System die Ladekraft automatisch reduzieren oder das Ladegerät herunterfahren, um Schäden an den Komponenten zu vermeiden. Dies gewährleistet die Sicherheit und Zuverlässigkeit des Ladegeräts unter allen Betriebsbedingungen.
Zukünftige Trends bei der Wärmeabteilung für DC Fast Ladegeräte
Wenn die Leistung von DC Fast Ladegeräten weiter steigt, werden die Herausforderungen der Wärmeableitung noch bedeutender. Zukünftige Trends in der Wärmeableitungs -Technologie für DC -Fast -Ladegeräte werden sich auf die Verbesserung der Effizienz, die Verringerung der Größe und die Verbesserung der Zuverlässigkeit konzentrieren.
Ein aufstrebender Trend ist die Verwendung fortschrittlicher Materialien mit noch höheren thermischen Leitfähigkeiten. Zum Beispiel haben Kohlenstoffbasismaterialien wie Graphen- und Kohlenstoffnanoröhren extrem hohe thermische Leitfähigkeiten und werden zur Verwendung in Kühlkörper und Wärmerohren untersucht. Diese Materialien könnten möglicherweise kompaktere und effizientere Wärmeablösungslösungen ermöglichen.
Ein weiterer Trend ist die Integration von Kühlsystemen in das gesamte Ladegerät. Anstatt das Kühlsystem als separate Komponente zu behandeln, können zukünftige Ladegeräte von Grund auf ausgelegt werden, um die Wärmeübertragung zu optimieren. Dies könnte die Verwendung innovativer Verpackungstechniken und flüssiger - dynamischer Konstruktionen zur Verbesserung des Luft- oder Kühlmittels um Wärme erzeugen.
Abschluss
Die Wärmeabteilung ist ein kritischer Aspekt des Designs und des Betriebs von DC -Fast -Ladegeräten. Als Lieferant sind wir ständig bemüht, die neuesten Technologien und Thermo -Managementsysteme zu entwickeln und umzusetzen, um die Zuverlässigkeit, Effizienz und Sicherheit unserer Ladegeräte sicherzustellen. Unser180 kW EV -LadegerätAnwesendStufe 3 schnelles Ladegerät, Und60 kW DC Ladegerätsind alle mit dem staatlichen - der - der - Kunstwärme -Dissipationslösungen entwickelt, um die anspruchsvollen Anforderungen des EV -Marktes zu erfüllen.
Wenn Sie daran interessiert sind, unsere DC -Fast -Ladegeräte zu kaufen oder Fragen zu unseren Produkten zu haben, können Sie uns gerne für Beschaffung und weitere Diskussionen kontaktieren. Wir sind bestrebt, hohe hochwertige Ladelösungen bereitzustellen, die Ihren spezifischen Bedürfnissen entsprechen.
Referenzen
- KJ Lyons, "Wärmemanagement von Stromeelektronik in Elektrofahrzeugladestationen", IEEE Transactions on Power Electronics, Vol. 3, No. 34, nein. 10, S. 9671 - 9682, Oktober 2019.
- J. Wang, "Ein Überblick über thermische Managementtechnologien für Elektrofahrzeuge", Journal of Power Quellen, Vol. 436, 2019, p. 226924.
- M. Ehsani, Y. Gao und A. Emadi, "Modern Electric, Hybrid Electric und Brennstoffzellenfahrzeuge: Grundlagen, Theorie und Design", CRC Press, 2018.
